GT-MB5302彈載數據鏈終端
產品概述
GT-MB5302彈載數據鏈終端包括彈載模塊和地面站，以及配套天饋安裝等配件，用于實現訓練彈在投射飛行過程中與地面站間雙向傳輸數據。
技術特點
根據應用場景和技術指標，整個的特點。系統需求分析如下：
1、 FDD-FDMA網絡架構，并發通信，低延遲、高可靠、易擴展；
2、 支持同一區域內同時工作節點數量20節點；
3、 支持高動態（1馬赫）、長距離（25Km）、通視雙向數據可靠通信；
4、 良好的帶內干擾抵抗、us級多徑抵抗和高多普勒頻移/擴展抵抗能力；
5、 雙向鏈路，可實現地面站對單枚或多枚彈的實時數據通信；
6、 彈載模塊小體積低能耗，支持低功耗待機模式，源數據激發自動工作；
7、 地面站插卡式模塊化發射和接收單元，收發單元數量可靈活配置。
技術指標
1、 鏈路保持時間：300s；
2、 探測距離距離：≥20km；
3、 監測區域：5×5km；
4、 雙工與多址：FDD+FDMA；
5、 通信延時：≤4ms；
6、 突發通信能力：≥50Hz；
7、 數據速率：20Kbps x3（上行），70Kbps x15（下行）；
8、 彈載模塊移動速度：≤1馬赫；
9、 工作頻率：850～900MHz（下行），1490～1510MHz（上行）
10、功耗：≤3W（彈載）/35W（地面）
11、彈載模塊體積重量：≤80×30×15mm（長×寬×高）
12、天線：共形天線或垂直極化（彈載）/垂直極化全向天線（地面）
13、數據接口：LVTTL（3.3V）（彈載）/以太網（地面）

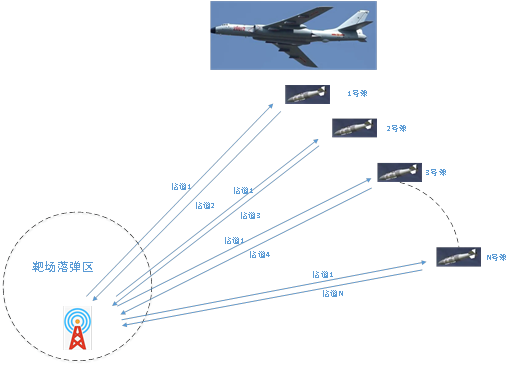

系統部署應用示例
系統設備外觀
地面站功放、地面站主控單元、信標實物圖
